M17 (тип 515E)

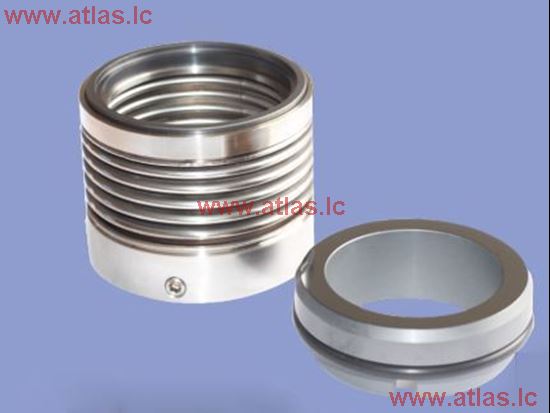

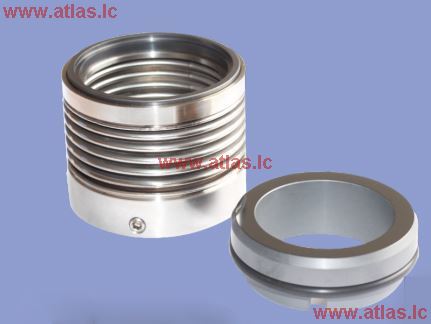

Металлическое сильфонное уплотнение M17 (тип 515E)
Производитель: Группа компаний "Атлас"
Артикул: M17
Звоните, чтобы узнать цену

Металлическое сильфонное уплотнение M17 (тип 515E)

Аналог: металлическое сильфонное уплотнение John Crane 515E

Технические характеристики

Температура: -40°С - 200°С
Давление: до 25 бар
Скорость: до 20 м/с
Размеры: 18 мм – 100 мм, 0,75” - 4”

Материалы изделия
Облицовка: углерод, карбид кремния, карбид вольфрама
Гнездо: керамика, карбид кремния, карбид вольфрама
Уплотнительные кольца: бутадиен-нитрильный каучук NBR, тройной этилен-пропиленовый каучук EPDM, фторэластомеры Viton и Aflas, фторированный этилен-пропилен FEP, перфторэластомеры Kalrez и Chemraz, терморасширенный графит Grofoil и т.д.
Пружина: нержавеющая сталь марок SS316 и AM350, сплав "Хастеллой" марки C
Металлические части: нержавеющая сталь марки SS316, сплав "Хастеллой" марки C



  d D L2
M17-0.75" 19.5 31 31.5
M17-0.875" 22.23 36 37
M17-1" 25.4 39 37.5
M17-1.125" 28.58 42 38
M16-1.25" 31.75 46 43
M17-1.375" 34.93 48.5 43
M17-1.5" 38.1 51.5 42
M17-1.625" 41.28 58.4 47
M17-1.75" 41.28 58.4 47
M17-1.875" 47.63 63.7 46.5
M17-1.2" 50.8 63.7 46.5
M17-2.125" 53.98 69 56.5
M17-2.25" 57.15 73.3 56.5
M17-2.375" 60.33 76.7 56.5
M17-2.5" 63.5 79.4 56.5
M17-2.625" 66.68 83 66.5
M17-2.75" 69.85 87.8 65.5
M17-2.875" 73.02 94 65.5
M17-3" 76.2 94 65.5
M17-3.125" 79.37 100.6 75
M17-3.25" 82.55 100.6 75
M17-3.375" 85.72 106 75
M17-3.5" 88.9 110.3 75
M17-3.625" 92.07 114.9 75
M17-3.75" 95.25 114.9 75
M17-3.875" 98.42 121.3 75
M17-4" 101.6 121.3 75



       d D L2
M17-18 18 31 31.5
M17-20 20 31 31.5
M17-22 22 31 31.5
M17-24 24 36 36.7
M17-25 25 36 37
M17-28 28 39 37.5
M17-30 30 42 38
M17-32 32 46 43
M17-33 33 46 43
M17-35 35 48.5 43
M17-38 38 51.5 42
M17-40 40 54 42
M17-43 43 58.4 47
M17-45 45 58.4 47
M17-48 48 63.7 47
M17-50 50 63.7 46.5
M17-53 53 69 56.5
M17-55 55 71 56.5
M17-58 58 73.3 56.5
M17-60 60 76.7 56.5
M17-63 63 79.4 56.5
M17-65 65 83 66.5
M17-68 68 87.8 66.5
M17-70 70 87.8 65.5
M17-75 75 94 65.5
M17-80 80 100.6 75
M17-85 85 106 75
M17-90 90 110.3 75
M17-95 95 114.9 75
M17-100 100 121.3 75
