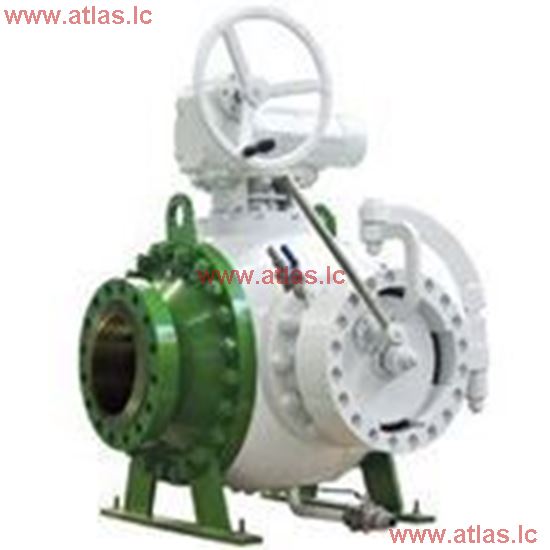

Клапан приема/пуска скребков

Номинальный диаметр: 2” - 40” Номинальное давление: класс давления 150 - 2500 Характеристики товара: ①первый в мире производитель клапана запуска/ приема скребков с патрубками разного диаметра, национальный патент в области инновационных технологий; ② уникальный метод внутренней очистки; ③ уникальная конструкция крышки патрубка со штыковой муфтой и зубчатым зацеплением и системой блокировки обеспечивают безопасную работу; ④ шесть уникальных технологий, обеспечивающих безопасность работы и надежность изделий.
Звоните, чтобы узнать цену

Тип: предохранительный клапан запуска/приема скребков / перепускной клапан запуска/приема скребков / очистительный клапан запуска/приема скребков

Соответствие стандартам и ТУ: API 6D, ANSI B 16.34

Номинальный диаметр: DN 50 – DN 1000 (NPS 2” – NPS 40”)

Номинальное давление: PN 1,6 – PN 42,0 Мпа (класс давления 150 – 2500)

Привод: ручной, электрический, пневматический и т.д.

_____________________________________________

Преимущества клапана очистки Dipper:

1. Национальный патент в области инновационных технологий: Устройство внутренней очистки труб и метод защиты внутренней поверхности трб (патент № ZL 2010 1 0115281.7).

2. Национальный патент в области инноваций: Клапаны запуска и приема скребков с патрубками разного диаметра (патент № ZL 2008 1 0044336.2).

3. Клапаны запатентованы Китайской Национальной Нефтегазовой Корпорацией как изделия высшего сорта.

4. Клапаны запатентованы Китайской Национальной Оффшорной Нефтяной Компанией как изделия высшего сорта.

5. Продукция запатентована Китайской Национальной Авиационно-нефтяной Корпорацией/Товары, рекомендуемые  Китайской Национальной Авиационно-нефтяной Корпорацией.

6. Товар поставляется компании «Синохем».

7. Изделия зарегистрированы в Глобальной сети поставок корпорации «Синопек».

8. Лучший товар в Сычуане.

9. Компания Dipper Valve является производителем крупногабаритных клапанов запуска/ приема скребков высшего класса, и выпускает клапаны запуска/приема скребков с патрубками номинальным диаметром DN 500, DN 600, DN 700, DN 800 и DN 900.

Описание товара:

Клапан запуска/ приема скребков, также называемый шаровым клапаном запуска/ приема скребков  - устройство нового типа для запуска или приема скребков, имеющее двухпозиционный запорный клапан. Использование специального клапана для запуска и приема скребков упрощает процесс внутренней очистки труб, удаление шлама, разделения и последующей перекачки среды. Клапан со стержнем, который запускает или принимает скребки, может полностью заменить стандартную сложную систему запуска и приема скребков.

По сравнению со стандартным устройством запуска/ приема скребков, клапан обладает большими преимуществами, такими, как компактная конструкция, легкая и бесперебойная работа, удобство в сборке и обслуживании, низкие покупная стоимость и производственные издержки. Благодаря этим преимуществам, клапан приема/ запуска скребков идеально подходит для площадок с ограниченной площадью, таких, как, например, буровая морская платформа.

/Рисунок/

Очистительный клапан запуска/приема скребков

Перепускной клапан запуска/приема скребков

Предохранительный клапан запуска/приема скребков

1. Предохранительный клапан запуска/приема скребков используется в основном для разделения и последующей перекачки среды. Площадь сечения отверстия запорного шара примерно на 3% больше площади проходного сечения трубы. Клапан приема скребков имеет дополнительное уплотнение, что предотвращает смешивание сред, которые необходимо отделить после запуска скребков, таким образом, обеспечивая хорошую фильтрацию. Предохранительный клапан запуска/приема скребков - запатентованный продукт компании DipperValve, обладающей полным независимым правом интеллектуальной собственности на изделие. Предохранительный клапан запуска/приема скребков - лучшее решение для защиты внутренней поверхности трубы от повреждения потоком газа при процессе внутренней очистки.

2. Перепускной клапан запуска/приема скребков – клапан запуска/приема скребков, оснащенный устройством перепуска. К шару клапана присоединены два овальных канала потока, расположенных перпендикулярно по отношению к отверстию в запорном шаре, площадь поперечного сечения перепускного клапана составляет примерно 25% от диаметра трубы, что поддерживает расход подачи при приеме или запуске скребков на постоянном уровне (клапан закрыт).

3. Очистительный клапан запуска/приема скребков – стандартный клапан запуска/приема скребков.  Площадь сечения отверстия в запорном шаре примерно на 25% больше площади проходного сечения трубы, что обеспечивает непрерывный поток во время процесса внутренней очистки трубы. Очистительный клапан запуска/приема скребков можно  использовать в качестве запорного клапана.

Рабочие характеристики:

1. Корпус клапана с входным отверстием сверху.

2. На шток клапана не действует осевое усилие запорного шара, свободное вращение штока, легкая работа клапана.

3. Легкое открытие и закрытие крышки патрубка.

4. Защита от утечек.

5. Устройство блокировки, обеспечивающее безопасную работу.

6. Пожаробезопасная конструкция, изделие прошло испытание на пожарную безопасность в соответствии с требованиями стандартов API 6FA и API 607.

7. Антистатическая защита.

8. Функция очистки.

Основное назначение (Подробное описание см. на Справочной странице):

1. Проект: Проект строительства таможенного склада  компании «Янгпур» для хранения очищенной нефти в провинции Хайнань для Синопек Лимитед (Гонконг)

Конечный потребитель: Синопек

Место расположения объекта: Китай

Год поставки: 2012 и 2013

Номинальный диаметр: DN 800

Номинальное давление: PN 1,6 МПа

Количество: 6 шт.

2. Проект: Проект строительства второй базы ГСМ в порту Тяньжинь

Конечный потребитель: Склад снабжения МП в Китае (PetroChina)

Место расположения объекта: Китай

Год поставки: 2013

Номинальный диаметр: DN 300 – DN 700

Номинальное давление: PN 1,6 МПа

Количество: 7 шт.

3. Проект: Проект строительства нефтехимической перевалочной базы Янгжоу/Тяньжинь/Жуахай/Нантонг  компании «Синохем»

Конечный потребитель: Синохем

Место расположения объекта: Китай

Год поставки: 2008 - 2013

Номинальный диаметр: DN 150 – DN 500

Номинальное давление: PN 1,6 – PN 2,0 МПа

Количество: 123 шт.

4. Проект: Проект строительства перевалочной базы никеля и кобальта в Папуа-Новой Гвинее у р. Раму

Конечный потребитель: Группа компаний Китайской металлургической корпорации

Место расположения объекта: Папуа-Новая Гвинея

Год поставки: 2008

Номинальный диаметр: DN 250 – DN 500

Номинальное давление: PN 1,6 – PN 2,5 МПа

Количество: 4 шт.
